Chaque page du passeport Next Gen comprend
-

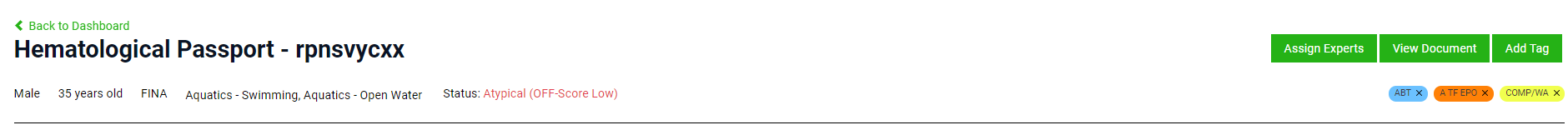

Informations démographiques disponibles en haut de la page avec le nom de l'athlète.
- PBID
- Genre du sport
- Âge
- Détenteur de passeport
- Sport - discipline
- Statut de passeport tel que défini par le Modèle adaptatif.
- Graphiques :
-
- Palmarès

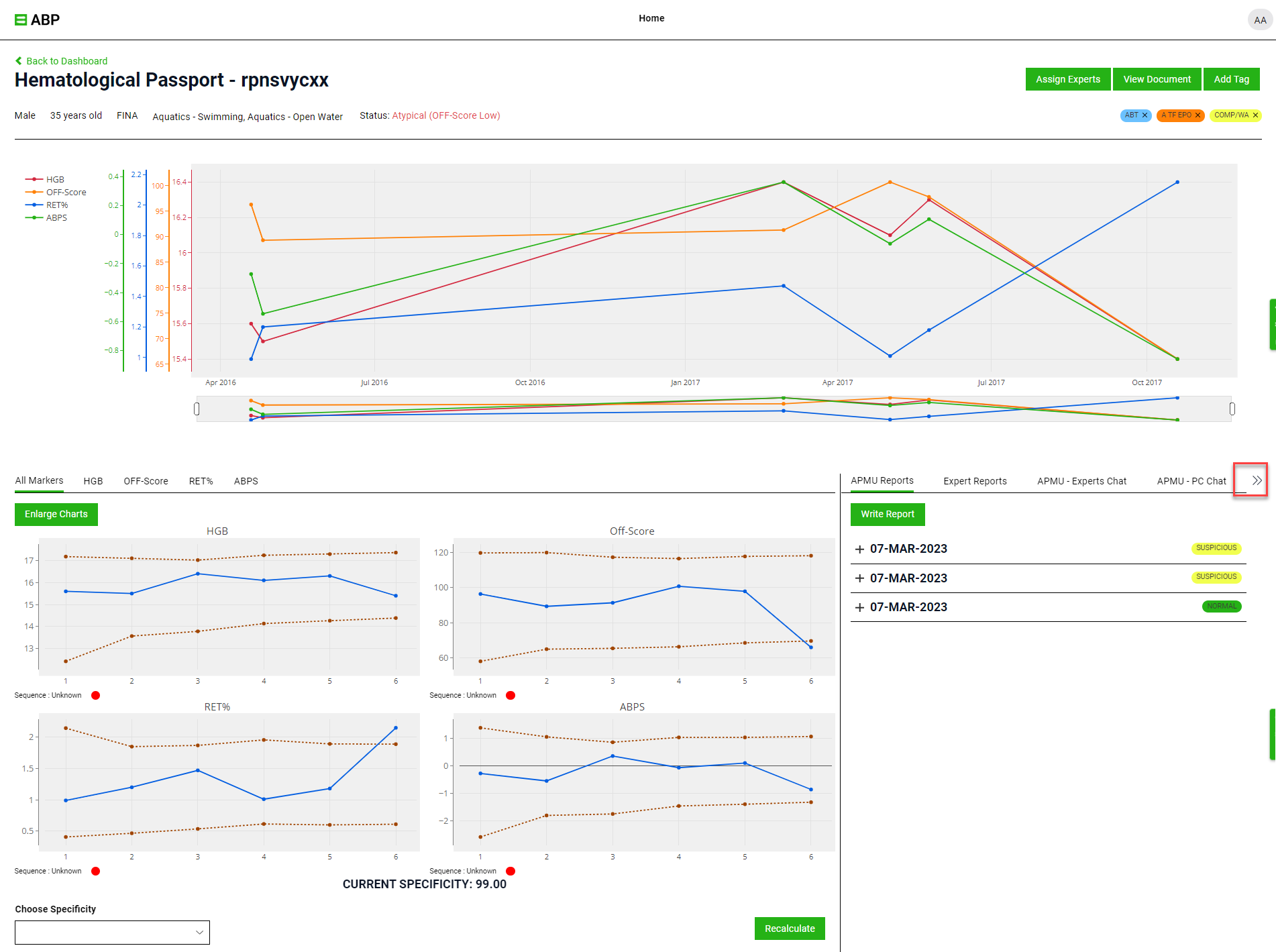

Le tableau supérieur situé en haut de la page du passeport comprend par défaut tous les échantillons valides et leurs marqueurs associés pour le module correspondant affiché à l'écran. Aucune limite individuelle n'est affichée sur ce graphique. Il offre un aperçu rapide de l'ensemble du passeport et la possibilité de superposer plusieurs marqueurs.
Chaque ligne de marquage peut être activée ou désactivée en cliquant sur le marqueur correspondant dans la légende.
Le curseur situé en bas du graphique supérieur permet de zoomer sur une zone spécifique du graphique pour une meilleure visibilité. Les utilisateurs peuvent également zoomer sur une section du graphique en la sélectionnant (voir l'image ci-dessous). En double-cliquant sur le graphique, le zoom revient à sa taille par défaut.
-
- Graphiques : Graphique du milieu
Le graphique du milieu est analogue aux graphiques ABP classiques et est divisé en plusieurs onglets correspondant respectivement aux graphiques de chaque marqueur, y compris les limites individuelles calculées par le modèle adaptatif du module ABP affiché. La vue temporelle est l'affichage par défaut des graphiques à marqueur unique.
Les informations ci-dessous sont fournies dans chaque graphique :
-
-
- Une ligne bleue en pointillés représente la valeur mesurée et déclarée du marqueur pour chaque échantillon valide du passeport. Les lignes pointillées rouges correspondent aux limites individualisées (haute et basse) calculées par le Modèle adaptatif du module ABP affiché.
- Lorsque l'utilisateur survole un point de données, comme le montre le graphique ci-dessous, le mois et l'année de la date de prélèvement de l'échantillon et la valeur du marqueur sont affichés.
-
Le graphique comprend également :
- Les informations relatives aux autres échantillons prélevés pour l'athlète sont indiquées dans l'espace situé sous le graphique :
- Un "U" entouré d'un cercle orange indique un échantillon d'urine collecté.
- Le "B" entouré d'un losange orange représente un échantillon de sang (sérum) prélevé.
- Lorsqu'un échantillon (sang ABP, urine ou sang) a été prélevé en compétition, il est indiqué par le symbole "C" dans un carré vert. Au survol, la date du concours est affichée.
- Altitude : dans le formulaire complémentaire du DCF, si une altitude est indiquée, elle figurera dans cette section pour l'échantillon correspondant.
- Curseur : le curseur situé en bas du graphique du milieu permet de zoomer dans le graphique pour une meilleure visibilité d'une zone spécifique.
- Zoom : l'utilisateur peut également zoomer sur une section du graphique en la sélectionnant. En double-cliquant sur le graphique, le zoom revient à sa taille par défaut.
-
- Tous les marqueurs Graphique
L'option "Tous les marqueurs" est sélectionnée par défaut lorsque l'utilisateur accède à la page du passeport. Il affiche les 10 derniers échantillons valides dans une vue ordinale sur un seul écran, y compris les limites individuelles calculées par le Modèle adaptatif.
Actions possibles sur les graphiques
Les graphiques sont affichés avec la spécificité par défaut définie dans leur profil d'organisation. Toutefois, l'utilisateur peut sélectionner une spécificité différente parmi la liste de valeurs (95.00,99.00, 99,90, 99,99 et toute valeur supérieure à 50 %) et cliquez sur le bouton "Recalculer" pour mettre à jour les graphiques du milieu avec la nouvelle spécificité. Lorsque l'utilisateur quitte la page du passeport et ouvre un autre passeport, la valeur de spécificité revient à la valeur par défaut.
